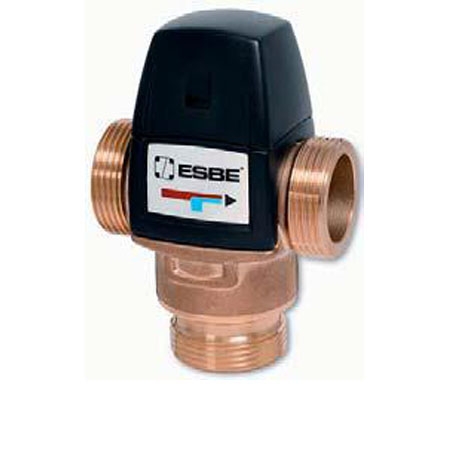

Ventile termostatice de amestec pentru ACM VTA322-1
Ventile termostatice de amestec pentru ACM VTA322-1
298.2 RON Pretul include TVA
- In stoc
Produsul a fost adaugat in cos
- In stoc
Ventil termostatic de amestec pentru ACM, echilibrat,
racord G1", DN20, kvs1,6, reglare 35...60ºC
Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directa a apei calde
menajere în sistemele cu sau fara pompa de recirculare.Ventilele asigura o precizie foarte buna de reglare pe portul de amestec
indiferent de variatiile de temperatura sau presiune dintre portul de apa rece si calda.La
sistemele de ACM se recomanda instalarea unei clapete de sens pe portul de apa rece. Montare
foarte facila în sistem datorita portului de amestec în linie, disponibil doar la Esbe.
Tip ventil: - de amestec, în linie - portul de amestec este în lateral
Materiale constructive: - alama DZR – CW602N, aprobata pentru uzul la apa potabila
Mediu de lucru: - apa sau apa cu continut de maximum 50% glicol
Temperaturi de lucru: - 0ºC...+95ºC continuu, temporar +100ºC
Reglarea temperaturii: - rozeta gradata 1...5 sau ºC (cu capac protector la VTA320/520)
Functie anti-oparire: - la lipsa totala a apei reci sau calde, ventilul închide în 1-2 secunde
Presiune lucru: - maximum 10 bar
Presiune diferentiala: - maximum 3 bar la seriile VTA320/370/520 si,
- maximum 1 bar la seria VTA570 (între portul de apa calda / rece)
Acuratete reglare: - VTA320 2ºC la un debit de minimum 4 litri/minut
- VTA520 ± 4ºC la un debit de minimum 9 litri/minut
- VTA370 i VTA570 3ºC la un debit de minimum 9 litri/minut,
(valori date în conditii de temperatura fluctuanta la intrare si la un
delta T 10ºC între portul de intrare apa calda si portul de amestec)
Capacitate amestec ACM: - kvs 1,2 = 1 vila unifamiliala sau 2 dusuri în centre de sport,
- kvs 1,5/1,6 = 5 apartamente sau 3 dusuri în centre de sport,
- kvs 3,2 = 10 apartamente sau 6 dusuri în centre de sport,
- kvs 4,8 = 15 apartamente sau 9 dusuri în centre de sport
(capacitatea de amestec este calculata în raport 1:1 apa calda/rece)
Capacitate amestec încal- - kvs 1,2 = 40 mp, kvs 1,5/1,6 = 50 mp, kvs 2,2 = 80 mp, kvs 3,2
zire prin pardoseala = 100 mp, kvs4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu
delta T = 5ºC, la o cadere de presiune
racord G1", DN20, kvs1,6, reglare 35...60ºC
Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directa a apei calde
menajere în sistemele cu sau fara pompa de recirculare.Ventilele asigura o precizie foarte buna de reglare pe portul de amestec
indiferent de variatiile de temperatura sau presiune dintre portul de apa rece si calda.La
sistemele de ACM se recomanda instalarea unei clapete de sens pe portul de apa rece. Montare
foarte facila în sistem datorita portului de amestec în linie, disponibil doar la Esbe.
Tip ventil: - de amestec, în linie - portul de amestec este în lateral
Materiale constructive: - alama DZR – CW602N, aprobata pentru uzul la apa potabila
Mediu de lucru: - apa sau apa cu continut de maximum 50% glicol
Temperaturi de lucru: - 0ºC...+95ºC continuu, temporar +100ºC
Reglarea temperaturii: - rozeta gradata 1...5 sau ºC (cu capac protector la VTA320/520)
Functie anti-oparire: - la lipsa totala a apei reci sau calde, ventilul închide în 1-2 secunde
Presiune lucru: - maximum 10 bar
Presiune diferentiala: - maximum 3 bar la seriile VTA320/370/520 si,
- maximum 1 bar la seria VTA570 (între portul de apa calda / rece)
Acuratete reglare: - VTA320 2ºC la un debit de minimum 4 litri/minut
- VTA520 ± 4ºC la un debit de minimum 9 litri/minut
- VTA370 i VTA570 3ºC la un debit de minimum 9 litri/minut,
(valori date în conditii de temperatura fluctuanta la intrare si la un
delta T 10ºC între portul de intrare apa calda si portul de amestec)
Capacitate amestec ACM: - kvs 1,2 = 1 vila unifamiliala sau 2 dusuri în centre de sport,
- kvs 1,5/1,6 = 5 apartamente sau 3 dusuri în centre de sport,
- kvs 3,2 = 10 apartamente sau 6 dusuri în centre de sport,
- kvs 4,8 = 15 apartamente sau 9 dusuri în centre de sport
(capacitatea de amestec este calculata în raport 1:1 apa calda/rece)
Capacitate amestec încal- - kvs 1,2 = 40 mp, kvs 1,5/1,6 = 50 mp, kvs 2,2 = 80 mp, kvs 3,2
zire prin pardoseala = 100 mp, kvs4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu
delta T = 5ºC, la o cadere de presiune
Producator ESBE Suedia
